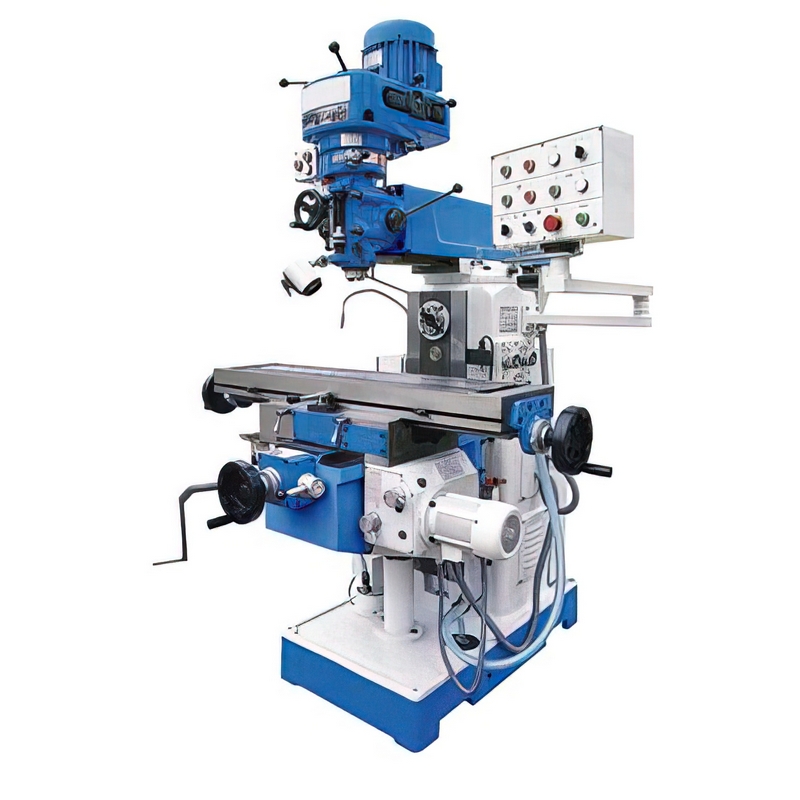

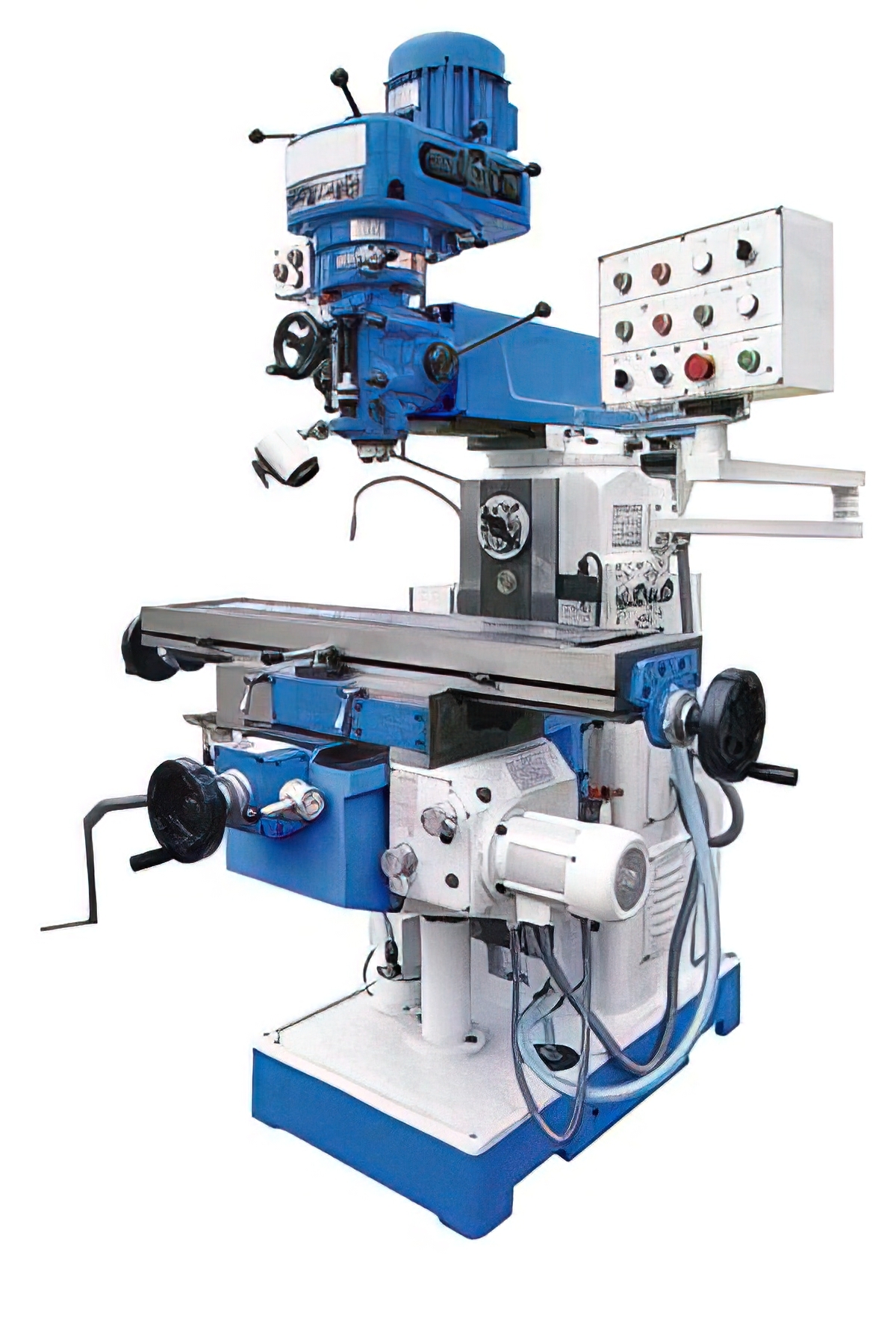

Model No. |
UM26 |
|
Item No. |
|
|
Specifications |
|
|
Table size |
1120 x 260 mm |
|
Table travel (X,Y) |
600 x 270 mm |
|
Knee travel |
300 mm |
|
Table power feed speed range (X) |
24 ~ 402 mm/min |
|
Table power feed speed range (Y) |
24 ~ 402 mm/min |
|
Knee rapid speed |
400 mm/min |
|
T-slot |
3 x 14 - 63 mm |
|
Ram travel |
650 mm |
|
Vertical Spindle: |
|
|
Distance spindle nose to table |
90 ~ 430 mm |
|
Distance spindle axis to column |
0 ~ 700 mm |
|
Spindle taper |
ISO30 |
|
Spindle stroke |
127 mm |
|
Spindle speeds |
50 ~ 4550 rpm |
|
Automatic spindle feed |
0.045 0.086 0.142 mm/rev. |
|
Spindle motor |
2.2 kw |
|
Head swivel (L&R) |
360° |
|
Horizontal Spindle: |
|
|
Spindle taper |
ISO40 |
|
Speeds |
38 ~ 1310 rpm |
|
Spindle motor |
2.2 kw |
|
Distance spindle center to table |
0 ~ 300 mm |
|
Distance Spindle cneter to ram |
180 mm |
|
Overall Dimension |
1710 x 1480 x 2100 mm |
|
Net weight |
1580 kg |
